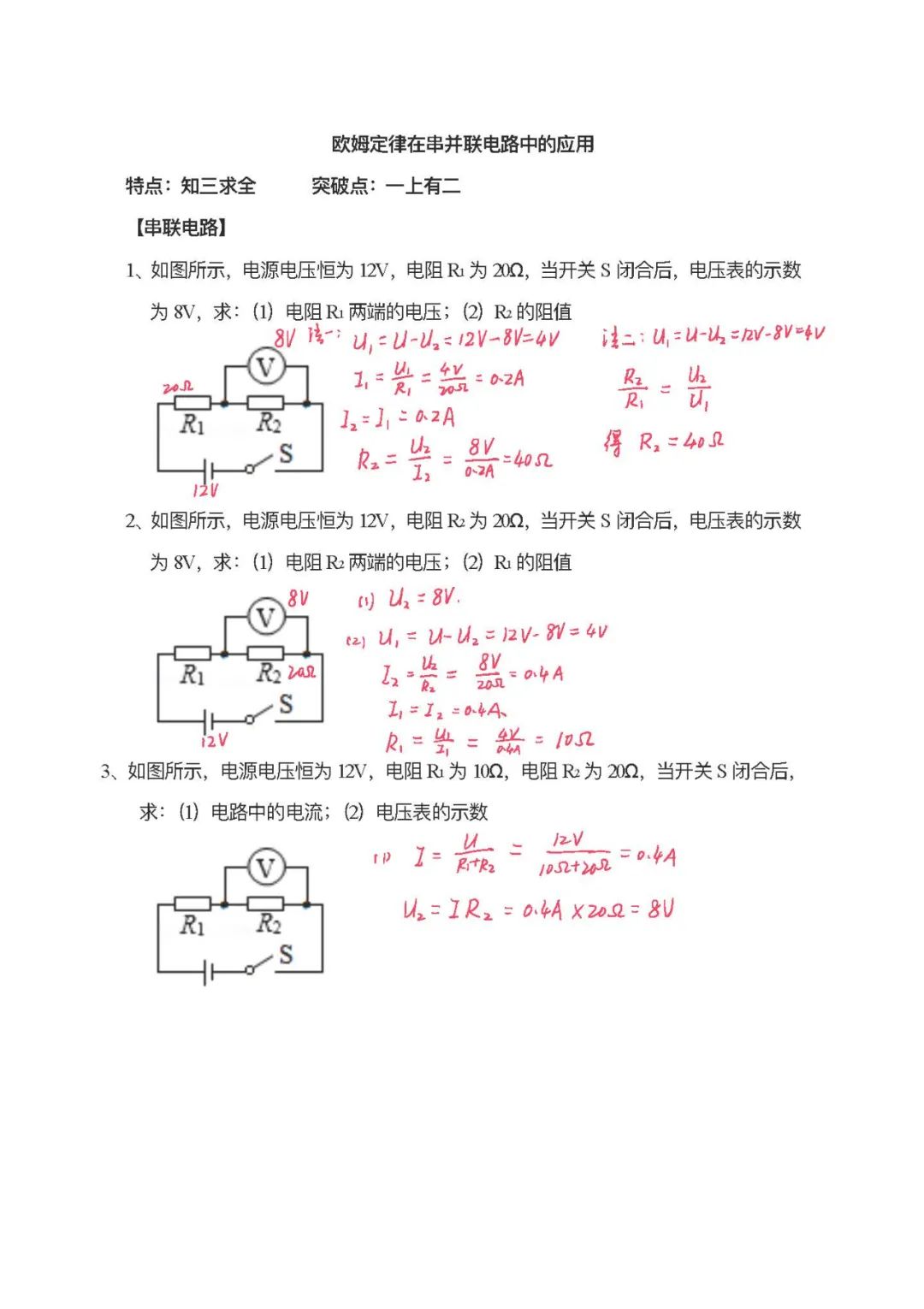

一、串联电路

2、如图所示，电源电压恒为12V，电阻R₂为20Ω，当开关S闭合后，电压表的示数为8V，求：（1）电阻R₂两端的电压；（2）R₁的阻值

3、如图所示，电源电压恒为12V，电阻R₁为10Ω，电阻R₂为20Ω，当开关S闭合后，求：（1）电路中的电流；（2）电压表的示数

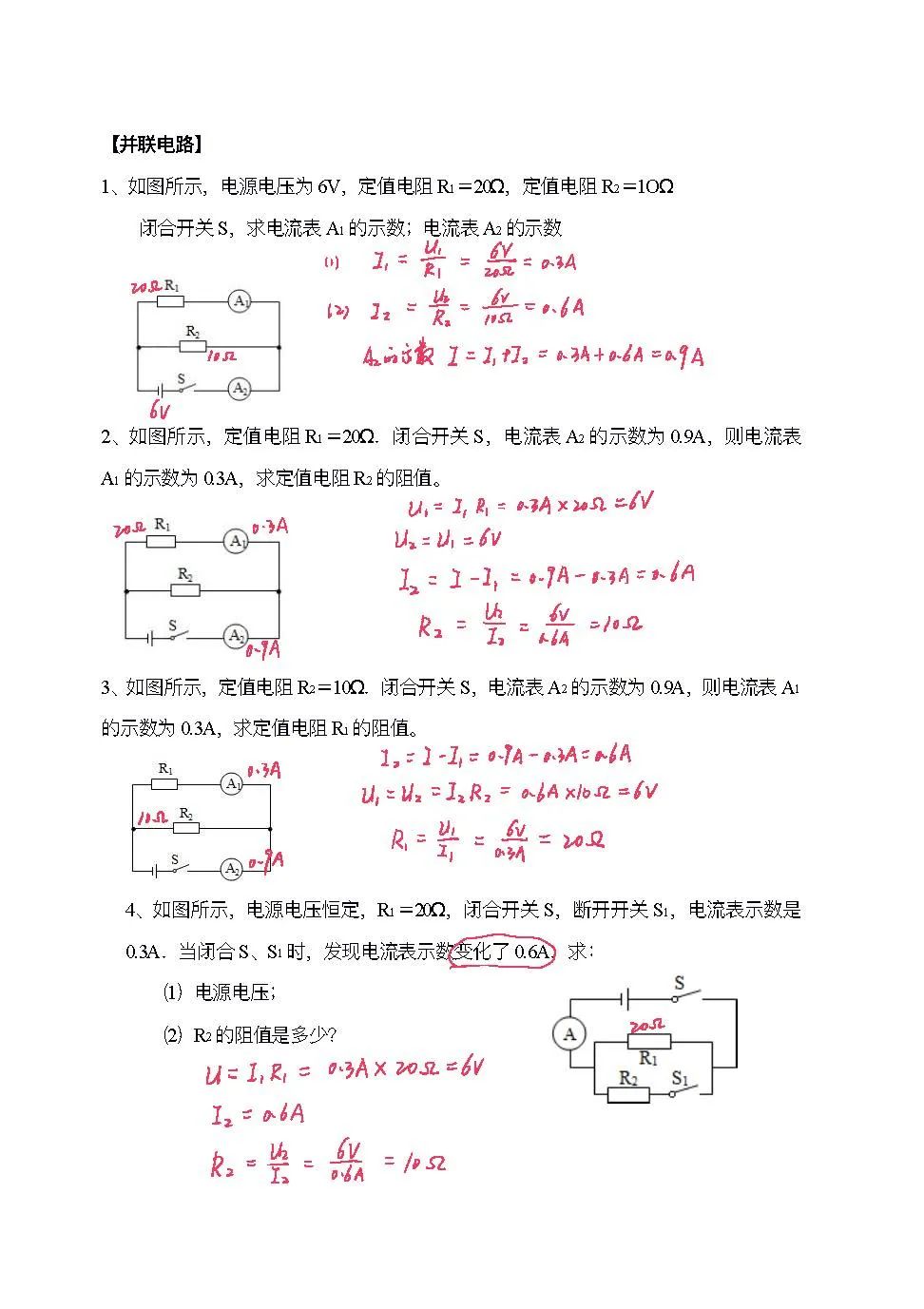

二、并联电路

1、如图所示，电源电压为6V，定值电阻R₁＝20Ω，定值电阻R₂＝1OΩ，闭合开关S，求电流表A₁的示数；电流表A₂的示数

2、如图所示，定值电阻R₁＝20Ω。闭合开关S，电流表A₂的示数为0.9A，则电流表A₁的示数为0.3A，求定值电阻R₂的阻值。

3、如图所示，定值电阻R₂＝10Ω。闭合开关S，电流表A₂的示数为0.9A，则电流表A₁的示数为0.3A，求定值电阻R₁的阻值。

4、如图所示，电源电压恒定，R₁＝20Ω，闭合开关S，断开开关S₁，电流表示数是0.3A．当闭合S、S₁时，发现电流表示数变化了0.6A，求： （1）电源电压；（2）R₂的阻值是多少？

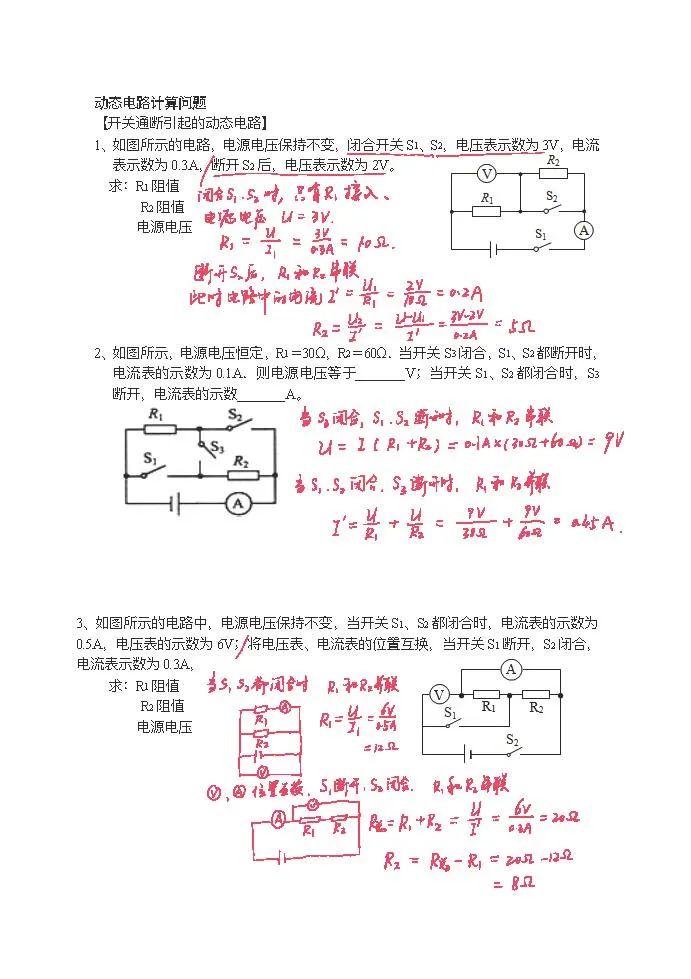

三、动态电路计算问题

2、如图所示，电源电压恒定，R₁＝30Ω，R₂＝60Ω．当开关S₃闭合，S₁、S₂都断开时，电流表的示数为0.1A．则电源电压等于 V；当开关S₁、S₂都闭合时，S₃断开，电流表的示数 A。

3、如图所示的电路中，电源电压保持不变，当开关S₁、S₂都闭合时，电流表的示数为0.5A，电压表的示数为6V；将电压表、电流表的位置互换，当开关S₁断开，S₂闭合，电流表示数为0.3A，求：(1)R₁阻值 (2)R₂阻值 (3)电源电压

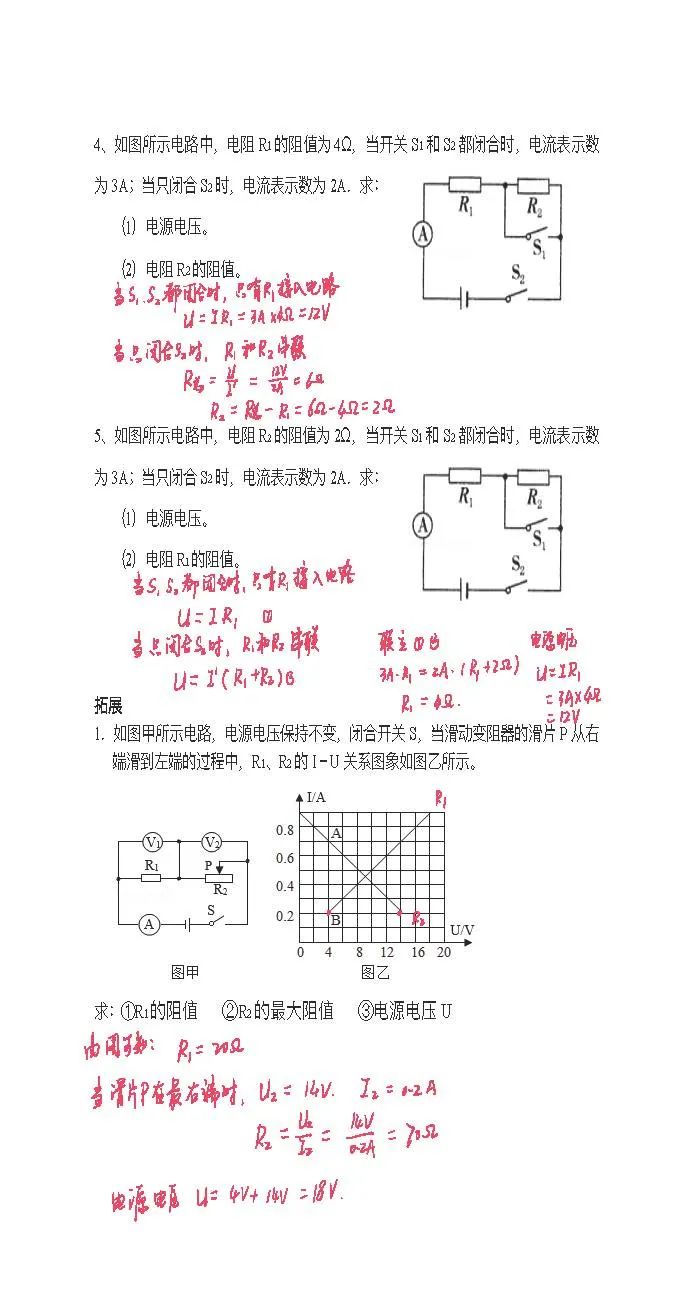

4、如图所示电路中，电阻R₁的阻值为4Ω，当开关S₁和S₂都闭合时，电流表示数为3A；当只闭合S₂时，电流表示数为2A。求：（1）电源电压。（2）电阻R₂的阻值。

5、如图所示电路中，电阻R₂的阻值为2Ω，当开关S₁和S₂都闭合时，电流表示数为3A；当只闭合S₂时，电流表示数为2A。求：（1）电源电压。（2）电阻R₁的阻值。

四、拓展

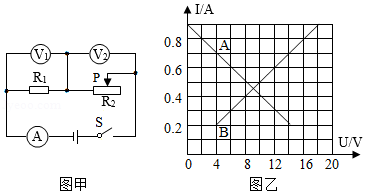

求：①R₁的阻值   ②R₂的最大阻值   ③电源电压U

参考答案：
